ツール

刺繍枠スタンド

ヨメが作品制作の中に
ビーズを使った刺繍も取り入れたいとのことで
刺繍枠を固定するスタンドの製作を頼まれた。

取り合えず市販品をネットで確認して
どのタイプにするかを相談。
その後

・角材、机に固定用のクランプ(DAISO)
・埋込ナット(コーナン)
・ベニヤ端材、蝶ネジ、ワッシャー、真鍮パイプ
 南哲丸棒、ゴムシート(アトリエ在庫)

でチャッチャと製作。


ネジを通す穴が木のままだと
そのうち凹んだり削れたりして固定が利かなくなるので
ネジが通る真鍮パイプを入れてあるのがポイント😏
埋込ナットとの組み合わせでかなり締めこんでも大丈夫👌
短時間で製作した割には中々の出来(自画自賛)
早速持ち帰ったらヨメも喜んでくれた👍





自作彫刻ツールの話④ 鋸

オルファのデザインナイフの替え刃に
のこぎりがあって
結構使うのだけどグリップの保持力がイマイチ。
ギコギコやってるとしょっちゅうグリップから刃が抜ける

そこで以前作った彫刻ツールのグリップと同じ構造で
のこぎり刃用のグリップを制作。

C40FEA66-DF25-4E6F-9DC7-E10D73B8474C

アルミ棒とアルミパイプを加工して
M3のネジ2本で刃をしっかりロック!
グリップには旋盤で溝を掘って滑り止め。
刃がすっぽ抜けることはほとんど無くなりました










自作彫刻ツールの話③ 木製ヘラ

フィギュアとかではなく
マスクとかやや大きめの粘土彫刻の初期段階でよく使う
10年くらい前に自作したヘラ。

E65CB591-026A-48AC-9BBB-05255DEB91DE

ウェンジというマメ科の広葉樹の一種で
フローリング材にも使用される強靭な木材。
自分の手に馴染む形を検討してから
バンドソーとグラインダーを駆使して形を出して、
ひたすら紙やすりで整えて、
ウレタンニスを何層も塗り重ねて完成。
昨年細い方の先端を更に細く改良して現在の形に。
お気に入りのツール
まあ最近は出番が無いけど


自作彫刻ツールの話② レイクツール

粘土彫刻でよく使う
鋸の替え刃を利用した
大き目のレイクツール。
790ECB9E-BB2A-4A44-85AA-BDDCC822184F
使いやすくて便利なのだが
硬い粘土が相手だとたまに根元で折れるので、
接着とか半田付けで完全固定してしまうと
丸ごと作り直しに
なのでずいぶん昔の話だけど、
交換可能に自作にしてみた。

アトリエに転がってる
アルミの丸棒や丸パイプ、
真鍮の丸棒を加工。
3664FB68-AE47-461B-804E-0B29B76FD616
ねじを緩めると先端を外せるので
折れたらまた鋸の替え刃を曲げて作って交換すればOK
交換可能にしておくと便利だし
好みの形にカスタムできる
まあ、画像の上のアルミのグリップのヤツは
鋸の刃もゴツいのでそうそう折れない。
数年使ってるけど、
かなりガシガシやっても安心感たっぷり

自作彫刻ツールの話① ケンパーのかぎベラ

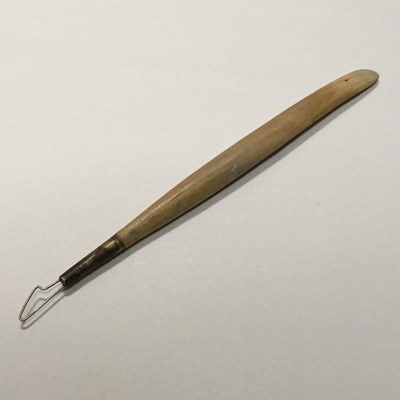

粘土彫刻でよく使うケンパーツールの『 かぎベラ 』。
DB3A5477-F3A4-4FAA-B1E9-64ADD0DCD6EC
使いやすくて便利なのだが
硬い粘土相手だと結構先端が折れやすい
このタイプは近所では買えないので、
ストックしておくんだけど
在庫が切れたら困るので、
ゴリラの原型中に折れたのを機に自作してみた。

100円ショップ Seria で売ってるデザインナイフ。
C27CA238-4E01-4464-9561-7514653E23E4

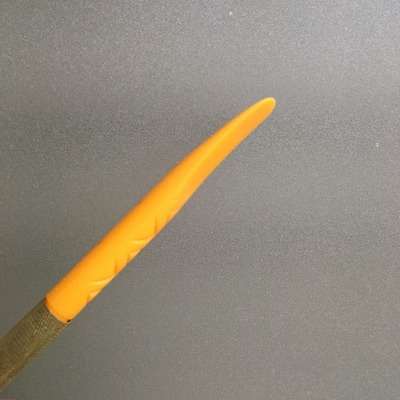

グリップを短くカットしてヘラ状に加工。

9AD55560-CE00-4395-B2FF-E3549E359D9C

刃の代わりに0.6㎜のピアノ線を曲げた物を挟む。

C1296646-F62F-437F-95CE-98126AB864DD

折れたらまたピアノ線で作って挟めばOKだし、
好きな形状を作って交換できる
昔から結構自作ツールを作ってるんだけど、
先端は消耗品なので
交換可能にしておくと便利
